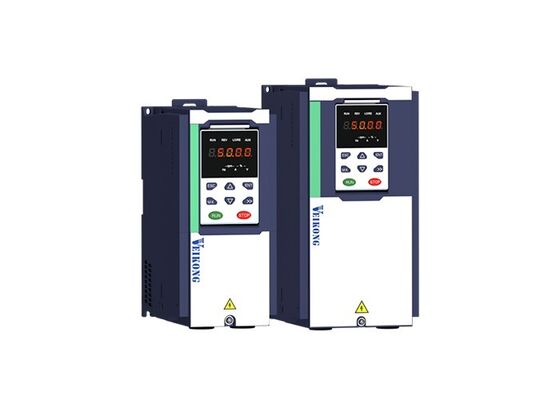

VEIKONG CH530 クレーン ブレーキ制御 150% スタートトルクと抗揺れ制御

製品概要

VEIKONG CH530シリーズは、クレーン、ホイスト、ウインチ、その他の昇降装置向けに特別に設計された高性能可変周波数ドライブです。プロフェッショナルなブレーキシーケンス制御、アンチスウェイ制御、ゼロサーボ保護、アンチスリップ制御、自動負荷に応じた速度調整機能を統合しています。

0.75kWから710kWの電力範囲を持つCH530は、非同期モーターと永久磁石同期モーターをサポートします。ホイスト、低下、トロリー走行、ブリッジ走行、タワークレーン旋回用途に信頼性の高いモーター制御を提供します。

製品ハイライト

• 安全な昇降のためのプロフェッショナルなブレーキシーケンス制御
• クローズドループベクトル制御下で0Hzで最大150%の始動トルク
• トロリーおよびブリッジ走行用の統合アンチスウェイ制御
• 予期せぬ負荷の移動を防ぐゼロサーボ保護
• 軽負荷時の自動速度増加
• 重負荷時の自動速度低下
• 簡単なコミッショニングのためのプリプログラムされたクレーンアプリケーションマクロ
• 非同期および永久磁石同期モーターのサポート
• 0.75kWから90kWのモデルで内蔵ブレーキユニット利用可能
• 複数の通信およびI/O拡張オプション
• 60秒間150%の過負荷容量
• 0.75kWから710kWの電力範囲

製品の特徴

1. プロフェッショナルなブレーキシーケンス制御

クレーンアプリケーションでは、モーターと機械ブレーキの正確な連携が必要です。CH530は、ブレーキを解放する前に、出力周波数とモーター電流を監視します。機械ブレーキが開く前にプリトルクを生成し、始動時の吊り荷の滑りを防ぐのに役立ちます。

調整可能なブレーキ解放およびブレーキ適用遅延時間は、スムーズな始動と停止を保証するのに役立ちます。この機能は、特に電動ホイスト、ウインチ、天井クレーン、その他の昇降装置にとって重要です。

2. 低速での高始動トルク

CH530は、V/F制御、センサレスベクトル制御、エンコーダフィードバック付きクローズドループベクトル制御をサポートします。クローズドループベクトル制御下では、0Hzで最大150%の始動トルクを提供できます。

強力な低速トルクは、重負荷条件下でのモーターのスムーズな始動を助け、昇降時の負荷滑りのリスクを低減します。

3. 統合アンチスウェイ制御

クレーントロリーが加速、減速、または方向転換すると、吊り荷が揺れることがあります。CH530は、トロリーおよびブリッジ走行中の負荷の移動を低減するのに役立つ内蔵アンチスウェイアルゴリズムを備えています。

この機能は、負荷の位置決め時間を短縮し、オペレーターの繰り返し調整を減らし、マテリアルハンドリングの効率を向上させることができます。

4. ゼロサーボ安全保護

機械ブレーキが正しく閉じない場合や十分な制動力を提供できない場合、負荷が予期せず移動する可能性があります。CH530は、モーターシャフトの動きを検出し、ゼロサーボ機能をアクティブにすることができます。

ドライブは、保持トルクを生成して現在の負荷またはトロリー位置を維持するのに役立ち、同時にアラームを発します。これにより、クレーン操作にさらなる保護層が提供されます。

5. 負荷に応じた自動速度調整

CH530は、実際の負荷に応じて動作速度を自動的に調整できます。軽負荷条件下では、作業効率を向上させるために速度を上げることができます。重負荷または過負荷条件下では、モーター、ドライブ、および機械伝達システムを保護するために速度を下げることができます。

この機能は、作業効率と機器の安全性のバランスをとるのに役立ちます。

6. スムーズな加速と減速

ドライブは、リニアおよびSカーブの加速と減速をサポートします。異なるクレーン動作のために、4つの調整可能な加速および減速時間グループが利用可能です。

スムーズな速度遷移は、機械的衝撃、負荷の揺れ、モーター、ギアボックス、ワイヤーロープ、その他の伝達コンポーネントへのストレスを低減するのに役立ちます。

7. 事前プログラムされたクレーンパラメータマクロ

CH530には、一般的なクレーンアプリケーション用のパラメータマクロが含まれています。これらのマクロは、ホイスト、トロリー走行、ブリッジ走行、タワークレーン旋回のためのコミッショニングを簡素化します。

オペレーターは、適切なアプリケーション構成を迅速に選択し、実際のモーターおよび機器の状態に応じて調整を行うことができます。

8. 柔軟な通信と拡張

Modbus RTU通信が標準で提供されます。オプションの通信インターフェースには、Modbus TCP、CANopen、PROFINET、EtherCATが含まれます。

オプションのPGエンコーダカードおよびI/O拡張モジュールも、クローズドループベクトル制御、追加端子、またはPLCとの統合が必要なシステムで利用可能です。

アプリケーション

VEIKONG CH530クレーン可変周波数ドライブは、以下に適しています:

• 電動ホイスト
• 産業用ウインチ
• ブリッジクレーン
• 天井クレーン
• ガントリークレーン
• タワークレーン
• 港湾およびコンテナクレーン
• 建設用昇降装置
• 鉱山用ホイスト
• 冶金クレーン
• トロリー走行機構
• ブリッジ走行機構
• クレーン旋回機構
• マテリアルハンドリング装置

一般的なアプリケーション機能

昇降

CH530は、強力な始動トルク、プロフェッショナルなブレーキ制御、アンチスリップ制御、および重い負荷を吊り上げるための安定した低速動作を提供します。

トロリーおよびブリッジ走行

統合アンチスウェイ機能は、加速、減速、方向転換中の吊り荷の揺れを低減するのに役立ちます。

タワークレーン旋回

スムーズな加速と減速は、機械的衝撃を低減し、旋回動作の安定性を向上させます。

ウインチ制御

正確な速度とトルク制御は、異なる負荷条件下でよりスムーズな巻き上げと巻き戻しを提供します。
