高防護 VFD510 IP55 ベクトル制御インバーター

VEIKONG 最新ニューアウトリューク VFD510 IP55 ベクトル制御 VFD

1VEIKONG VFD510 新型モデルについて

VFD510シリーズの高防護インバーターは,当社によって発売されたlP55防護グレードのインバーターです.VFD510は,VELKONGのVFD530シリーズに基づいて開発および改良された製品です.高品質な性能だけでなく,OLVFD530シリーズこの製品は,特に多くの塵,油,水霧を含む環境での適用に適しています.VFD510は,アシンクロンモーターと恒常マグネシンクロンモーターの両方を動かすことができます.標準的なSTO機能があり,さまざまなエンコーダータイプと通信インターフェースをサポートします.優れたパフォーマンス,豊富な機能,良好な信頼性,環境適応性があります.

2VEIKONGの新しいシリーズVFD510 IP55の特徴

1) 独立した気道設計
独立気管の設計により,インバーターに塵が侵入し,短回路やその他の障害を引き起こすことが効果的に防止され,信頼性が向上します.
大気容量と長寿命の冷却扇を使用することで,インバーターの内部温度上昇を効果的に軽減し,インバーターの信頼性と安定性を保証します.

2) 完全な保護システム
全シリーズにはSTO保護,出力短路保護,地上電流保護,ドライバーの過負荷保護,モーターの過負荷保護,ドライバーの過熱保護,オプションPT100/PT1000/KTY84 モーターオーバー温度保護など
障害物の種類に応じて,障害物フリーストップ,障害物減速ストップ,障害物継続の設定が可能で,現場での緊急対応に便利です

3) コンフォームコーティングの自動噴霧プロセス
高品質の複数のコンフォームコーティングが使用され,製品の環境適応性が向上します.
このコンフォームコーティングは,自動噴霧プロセスを採用し,回路板の噴霧厚さの均一性と製品バッチの一貫性を確保します.

4) 国際標準に準拠する幅広い電圧入力範囲
定数電圧
許容される電圧変動範囲
入力電源
頻度
一相/三相 220Vモデル200V~240V
3相380Vモデル:380V~480V
-15%~10%
50Hzor 60Hz.許容される変動範囲 +5%

5) 熱設計シミュレーション実験
精度の高い熱シミュレーションプラットフォームソフトウェアが使用され,熱シミュレーションの信頼性が確保されています.VFD510シリーズインバーターは全て熱シミュレーション試験に合格しました.温度シミュレーションの安全設計要件にのみ物理プロトタイプが開発されます.実際のテストの後,熱シミュレーション結果は物理テストの結果に非常に近いです.熱シミュレーションは実際の負荷シミュレーションを代替できる科学的な熱テストの追加層を追加します

6) 厳格な温度上昇試験
ドライブの温度上昇試験全体では,極端な負荷下で長期にわたる信頼性の高い動作を保証するために,最も厳格なサイクル過負荷試験を採用します.
循環過負荷試験:環境温度は50°で,過負荷電流の1.5倍で1分間実行し,その後4分間定位電流で実行し,その後1で実行します.定数電流の5倍1分間この連続サイクルは,システムが熱均衡状態に達し,すべてのドライブが設計上の安全範囲内になるまで,サイクルごとに5分間実行されます.

7) 全サイクル試験
製品開発中に,PCBボード全体が体系的にテストされます. 組み立て後,機械全体がテストされ,EMC環境がテストされます. 品質検査を通過した後,PCBボードは,a12時間製品シリーズ全体の配送品質を保証するために,高温50°Cで老化試験が行われます.

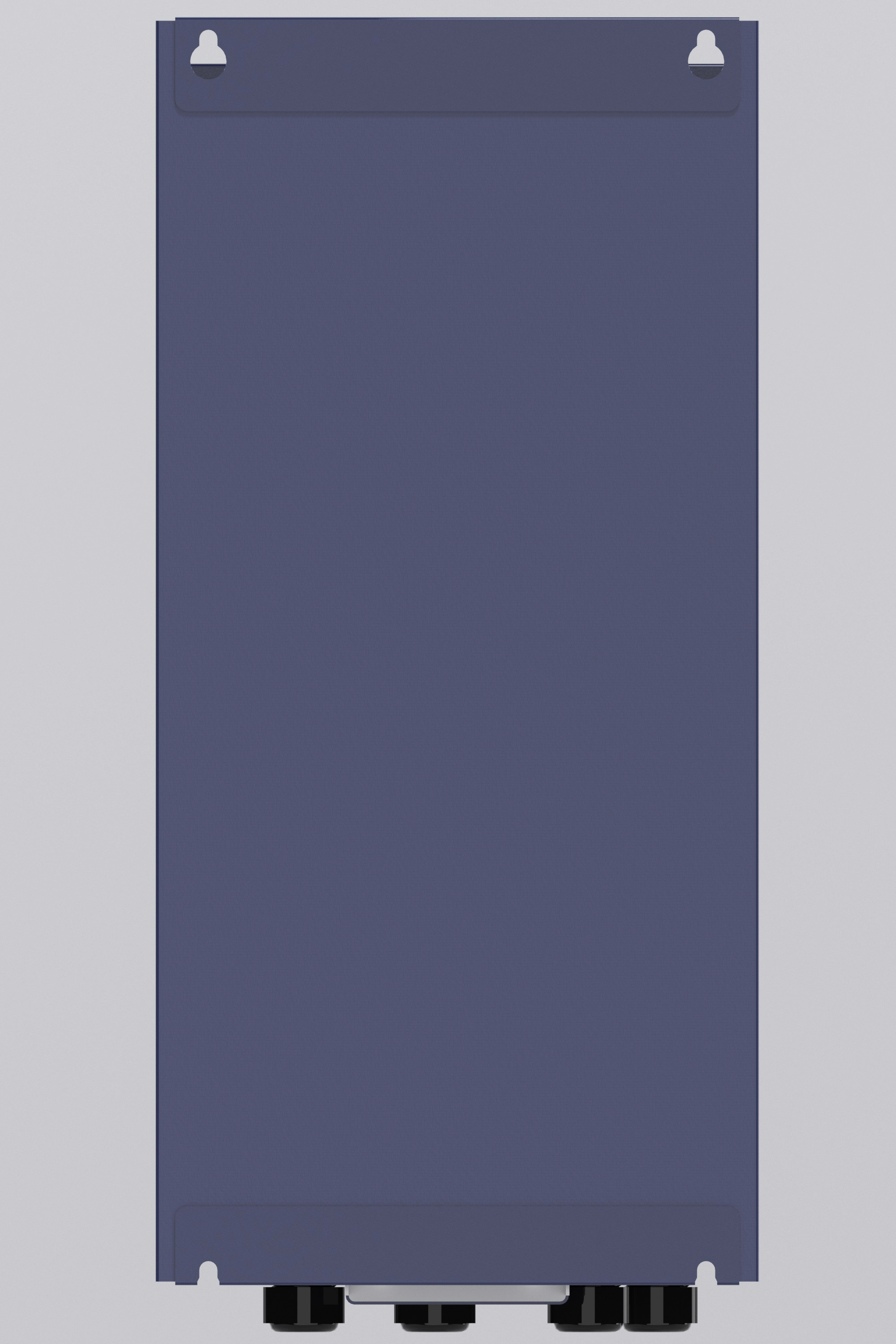

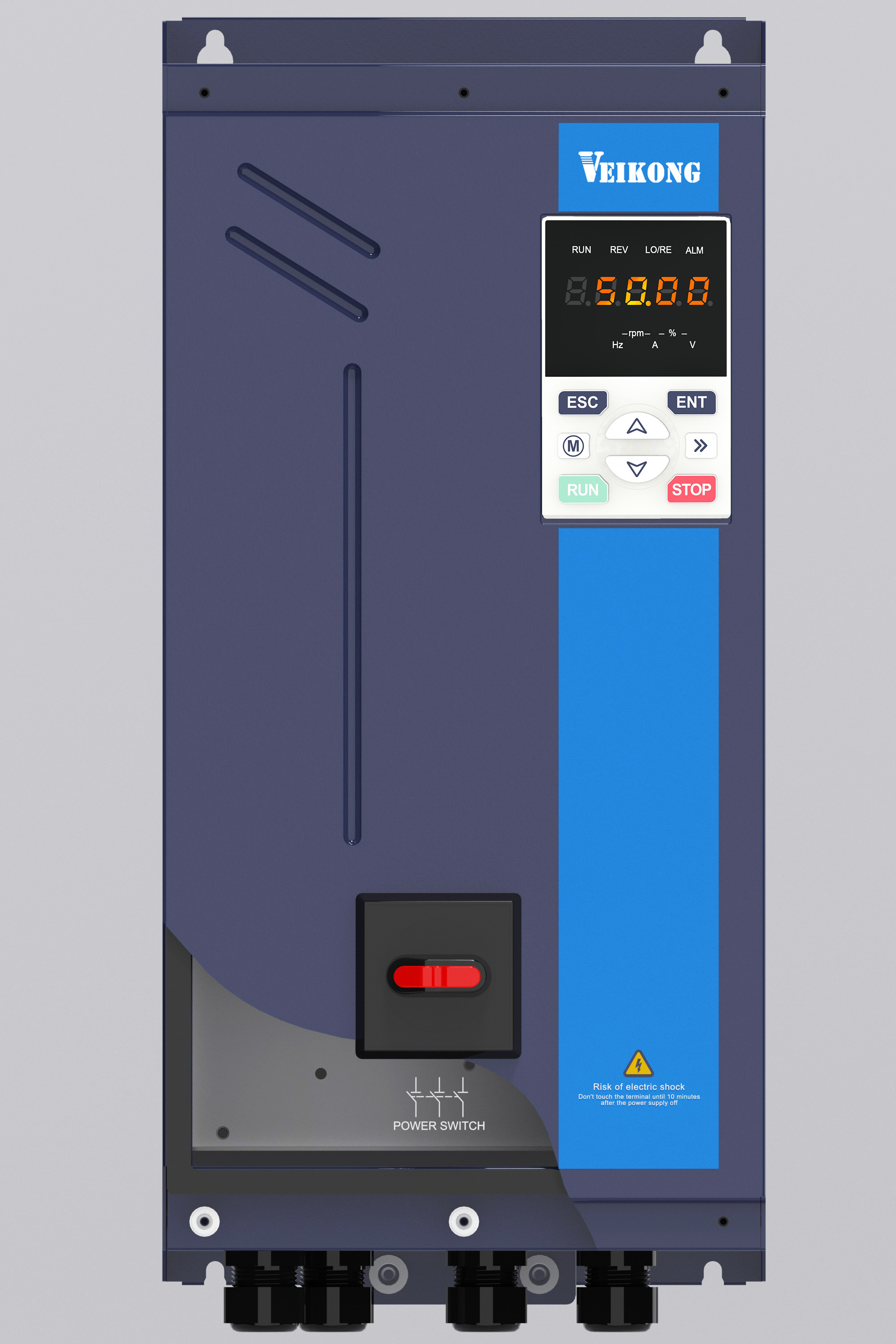

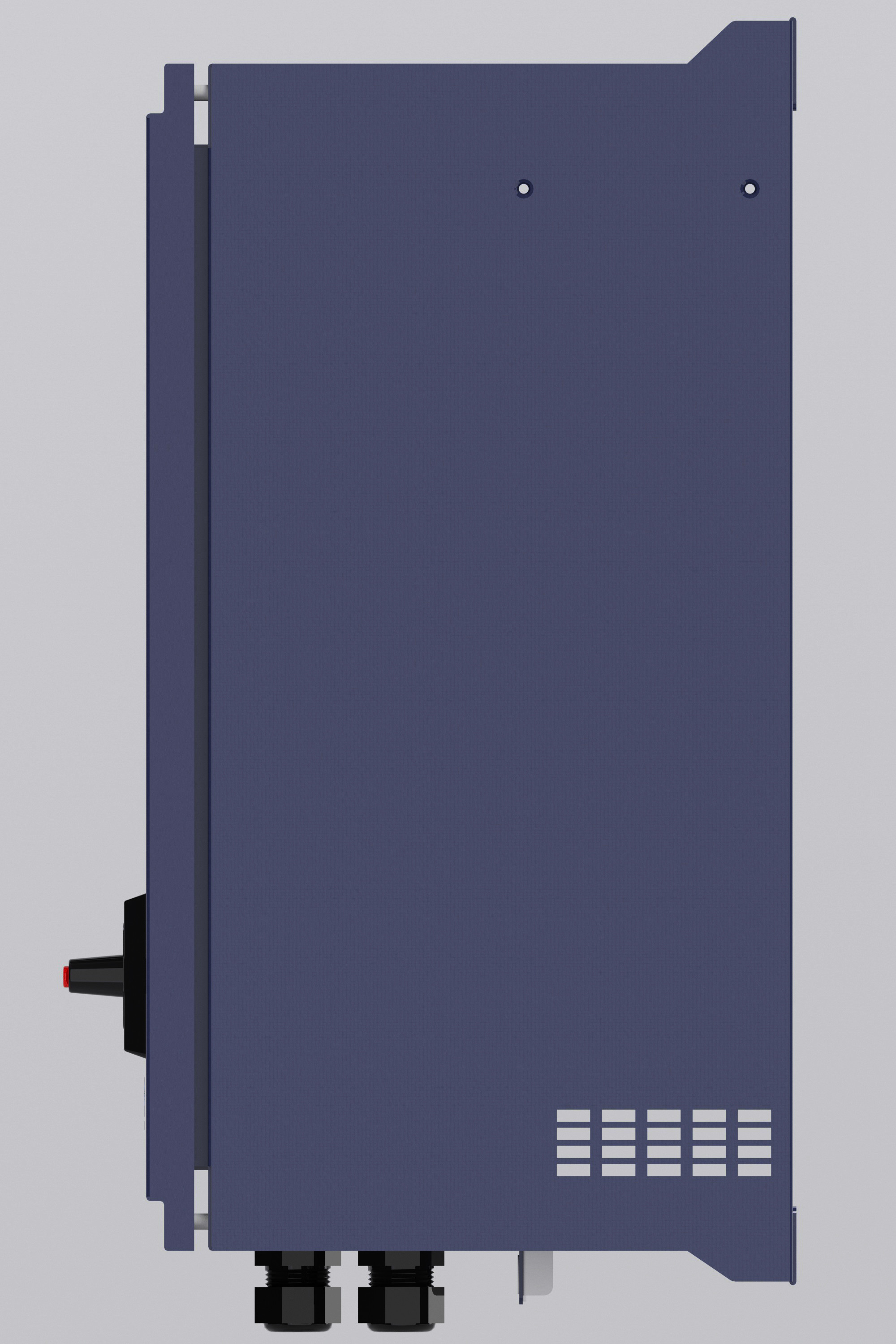

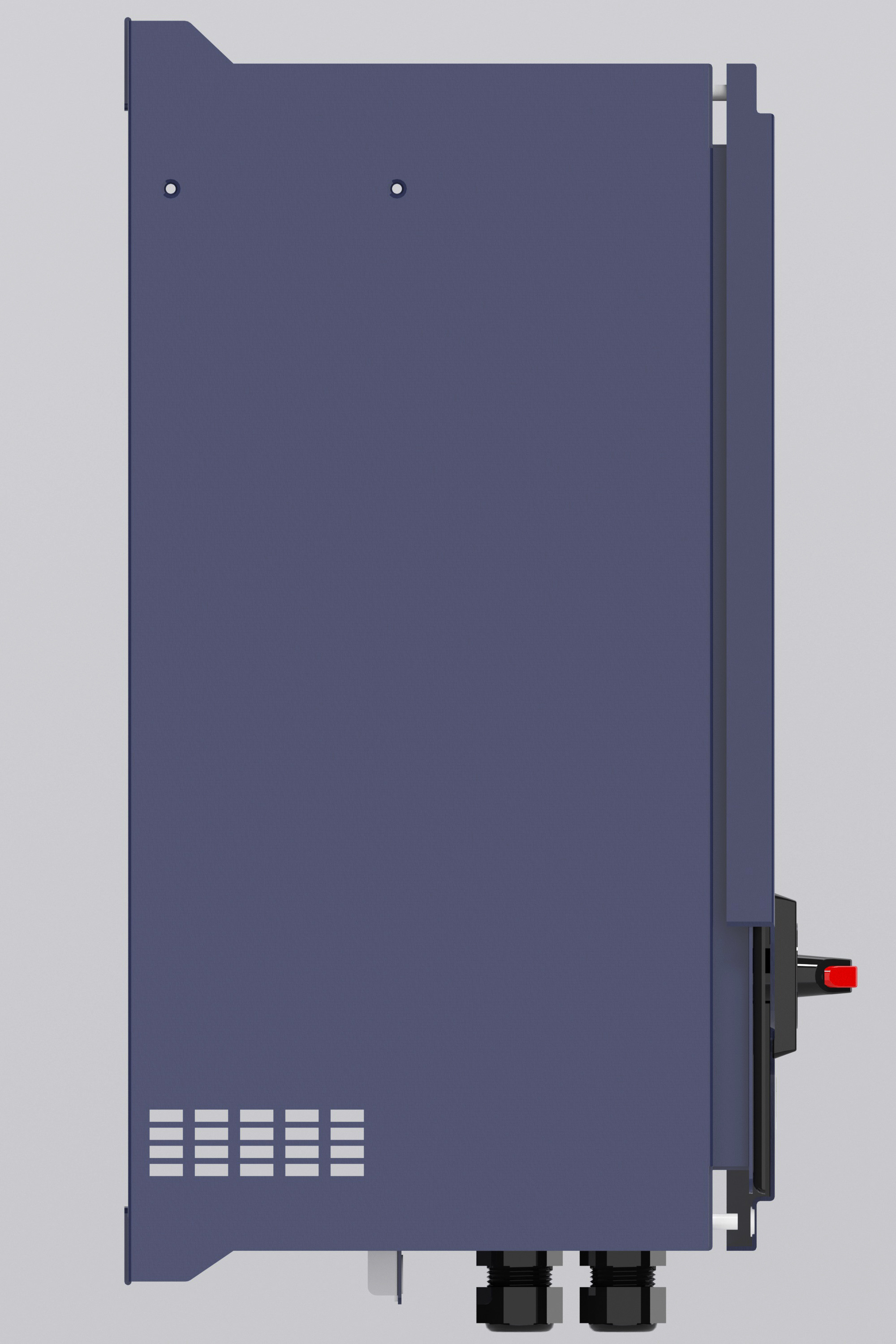

3. VEIKONG 製品 サイズとすべての側面を表示

生産選定表
