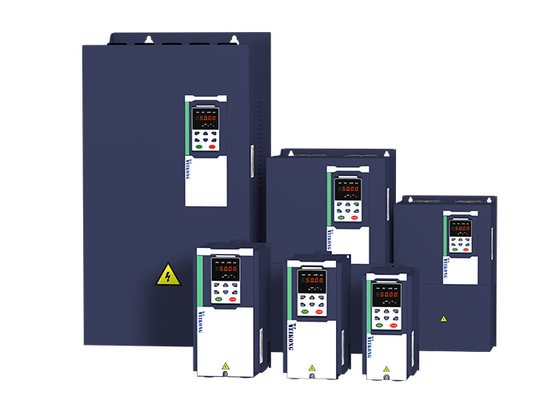

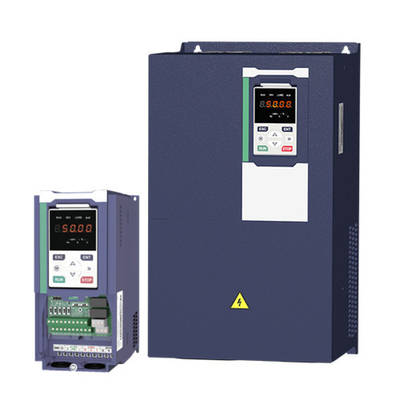

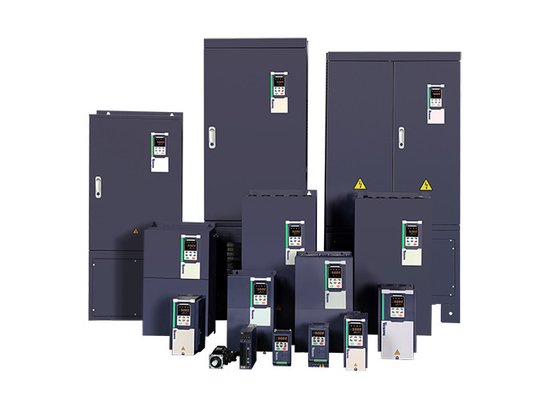

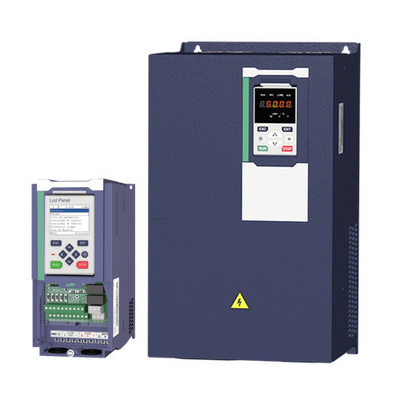

幅広い用途のための努力のないプロセス自動化 VFD530 PMSM インバーター

コントロール

制御モード

V/f制御

センサーなしの流量ベクトル制御 (PGカードなし)

センサーの速度流量ベクトル制御用PGカード (VC)

動作モード

スピード制御,トルク制御 (SVCとVC)

スピード範囲

1100 (V/f)

1(SVC) (SVC)

11000 (VC)

速度制御の精度

±0.5%(V/f)

±0.2%(SVC)

±0.02%(VC)

応答速度

5Hz ((V/f)

20Hz (SVC)

50Hz (VC)

周波数範囲

0.00 〜2000.00Hz(V/f)

0.00~200.00Hz(SVC)

0.00~400.00Hz(VC)

入力周波数解像度

デジタル設定:0.01 Hz

アナログ設定:最大周波数 x 0.1%

スタートトルク

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

トーク制御の精度

SVC:5Hz内10%,5Hz以上5%

VC: はい3. 0%

V/f 曲線

V/f曲線タイプ:直線,多点,電源関数,V/f分離

トークアップサポート:自動トークアップ (工場設定),手動トークアップ

周波数給付ランプ

線形およびS曲線加速および減速をサポートする.

加速と減速時間の4つのグループ,設定範囲 0.00s ~ 60000s

DCバス電圧制御

超電圧スタンド制御:出力周波数を調節して電圧障害を飛ばさないようにしてモーターの発電量を制限する.

低電圧スタンド制御:イヤ障害を避けるために出力周波数を調整することによってモーターの電力消費量を制御する

VdcMax コントロール: 超電圧発射を避けるために出力周波数を調整することによって,モーターによって生成される電力の量を制限する.

VdcMin制御: 跳ね下電圧故障を避けるために,出力周波数を調整することによってモーターの消費電力を制御する

キャリア周波数

1kHz~12kHz ((型によって異なります)

起動方法

直接起動 (DCブレーキを重ねることができる) 速度追跡起動

停止方法

減速停止 (DCブレーキを重ねることができる)

メインコントロール機能

ジョグ制御,ドロップ制御,最大16速動作,危険な速度回避,スイング周波数操作,加速と減速時間の切り替え,VF分離,興奮過度のブレーキプロセスPID制御睡眠と覚醒機能,PLCのシンプルなロジック,仮想入力と出力端末,内蔵遅延ユニット,内蔵比較ユニット,論理ユニット,パラメータのバックアップと復元完璧な欠陥記録障害リセット,モーターパラメータの2つのグループ フリースイッチング,ソフトウェア交換出力配線,端末 UP / DOWN
