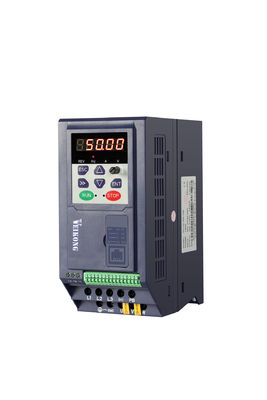

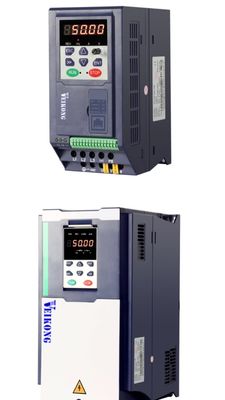

VFD500M コンパクトで使いやすい VFD 変速周波数ドライブ

ポイント

仕様

インプット

入力電圧

1相/3相 220V:200V/240V

3相 380V~480V:380V~480V

許容される電圧変動範囲

-15%~10%

入力周波数

50Hz/60Hz,変動は5%未満

生産量

出力電圧

1/3phase: 0トンインプット電圧

過負荷容量

一般用途の適用:60S 定数電流の150%

軽量負荷適用:名値電流の120%で60S

コントロール

制御モード

V/f制御

センサーなしの流量ベクトル制御 (PGカードなし)

動作モード

スピード制御,トーク制御 (SVC)

スピード範囲

1100 (V/f)

1(SVC) (SVC)

速度制御の精度

±0.5% (V/f)

±0.2% (SVC)

応答速度

5Hz ((V/f)

20Hz (SVC)

周波数範囲

0.00600.00Hz (V/f)

0.00~200.00Hz (SVC)

入力周波数解像度

デジタル設定:0.01 Hz

アナログ設定:最大周波数 x 0.1%

スタートトルク

150%/0.5Hz ((V/f)

180%/0.25Hz (SVC)

トーク制御の精度

SVC:5Hz内10%,5Hz以上5%

VC: はい3. 0%

V/f 曲線

V/f曲線タイプ:直線,多点,電源関数,V/f分離

トークアップサポート:自動トークアップ (工場設定),手動トークアップ

周波数給付ランプ

線形およびS曲線加速および減速をサポートする.

加速と減速時間の4つのグループ,設定範囲 0.00s ~ 60000s

DCバス電圧制御

超電圧スタンド制御:出力周波数を調節して電圧障害を飛ばさないようにしてモーターの発電量を制限する.

低電圧スタンド制御:出力周波数を調整して,ヤイ障害を避けるため,モーターの電力消費量を制御する

VdcMax コントロール: 超電圧発射を避けるために出力周波数を調整することによって,モーターによって生成される電力の量を制限する.

VdcMin制御: 跳ね下電圧の故障を避けるために,出力周波数を調整することによって,モーターの消費電力を制御する

キャリア周波数

1kHz~16kHz ((種類によって異なります)

起動方法

直接起動 (DCブレーキを重ねることができる) 速度追跡起動

停止方法

減速停止 (DCブレーキを重ねることができる)

メインコントロール機能

ジョグ制御,ドロップ制御,最大16スピード動作,危険な速度回避,スイング周波数操作,加速と減速時間の切り替え,VF分離,興奮過度のブレーキプロセスPID制御睡眠と覚醒機能,PLCのシンプルなロジック,仮想入力と出力端末,内蔵遅延ユニット,内蔵比較ユニット,論理ユニット,パラメータのバックアップと復元完璧な欠陥記録障害リセット,モーターパラメータの2つのグループ フリースイッチング,ソフトウェア交換出力配線,端末 UP / DOWN

機能

キーボード

LEDデジタルキーパッドとLCDキーパッド (オプション) と外部LEDディスプレイ

コミュニケーション

標準:

MODBUS通信

入力端末

サイズ A: 4 つのデジタル入力端末と 1 つのアナログ入力端末

サイズB:5 デジタル入力端末,そのうち1台が50kHzまでの高速パルス入力をサポート;2台のアナログ入力端末が0~10Vの電圧入力または0~20mAの電流入力をサポート;

出力端末

サイズ A 1 デジタル出力端末

1 リレー出力ターミナル (Support NO only)

1 アナログ出力端末, support 0 ~ 20mA current output or 0 ~ 10V電圧出力

サイズB 1 デジタル出力ターミナル

1つの高速パルス出力端末 (オープンコレクター型),0~50kHzの平方波信号出力をサポートする.

1 リレー出力端末 (SUPORT NO AND NC)

1 アナログ出力端末, support 0 ~ 20mA current output or 0 ~ 10V電圧出力

保護

保護機能については"トラブルシューティングと対策"第6章を参照してください.

環境

設置場所

屋内では 日光や塵 腐食ガス 燃えるガス 油煙 蒸気 滴水 塩など

高さ

0-3000m.インバータは,高度1000m以上の場合,値下げされ,標高100m上昇した場合,定数出力電流は1%減少します.

環境温度

-10°C~+40°C,最大50°C (環境温度は40°Cから50°Cの間である場合減算)

湿度

95%RH未満,凝縮なし

振動

5.9 m/s2 (0.6 g) 未満

保存温度

-20°C ~ +60°C

ほか

設置

壁掛け,床制御のキャビネット,外壁

保護レベル

IP20

冷却方法

強制気冷却 FOR SIZE B,SIZE A (自然冷却)

モデル

電力容量

(KVA)

入力電流

(A)

出力電流 (A)

調整可能なモーター

(KW)

サイズ

ブレーキユニット

重荷

軽荷重

3相: 380V~480V,50/60Hz

VFD500M-R75GT4B

1.6

3.2

2.5

4.2

0.75

サイズB

内部

VFD500M-1R5GT4B

2.8

4.7

4.2

5.6

1.5

VFD500M-2R2GT4B

3.7

7.8

5.6

9.4

2.2

VFD500M-4R0GT4B

6.2

11.6

9.4

10.5

3.7

VFD500M-5R5GT4B

8.6

15.6

13.0

17.0

5.5

サイズC

内部

VFD500M-7R5GT4B

11.2

20.5

17.0

23.0

7.5

1相: 200-240V,50/60Hz

VFD500M-R40GS2B

1.2

6.9

2.8

3.2

0.4

SIZEA

内部

VFD500M-R75GS2B

2.1

12.2

4.5

4.8

0.75

VFD500M-1R5GS2B

3.1

17.0

8.0

10.6

1.5

SIZEB

VFD500M-2R2GS2B

4.1

21.0

10.6

12.5

2.2

3相:200V~240V,50/60Hz

VFD500M-R40GT2B

1.2

4

2.8

3.2

0.4

サイズB

内部

VFD500M-R75GT2B

2.1

7.1

4.5

4.8

0.75

VFD500M-1R5GT2B

3.1

11.3

8.0

10.6

1.5

VFD500M-2R2GT2B

4.1

14.5

10.6

12.5

2.2
