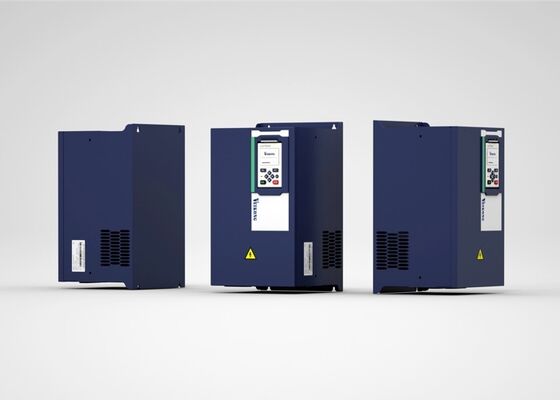

VEIKONG CH530 クレーンホイスト 変動周波数駆動 380V 高トルク VFD ブレーキ制御と防滑機能

製品概要

VEIKONG CH530シリーズは、クレーン、ホイスト、ウインチ、その他のリフティング機器向けに特別に開発された高性能ベクトル可変周波数ドライブです。精密なモーター制御とクレーン専用機能を組み合わせ、安全なリフティング、スムーズな降下、安定した低速運転、信頼性の高い機械ブレーキ協調をサポートします。

CH530は、三相AC 380V～480Vの電源で動作し、0.75kWから710kWの電力範囲をカバーします。非同期モーターと永久磁石同期モーターの両方をサポートしており、新しいクレーンシステムと機器の近代化プロジェクトの両方に適しています。

要求の厳しいホイスト用途向けに、ドライブはプロフェッショナルなブレーキシーケンス制御、高始動トルク、滑り防止制御、ゼロサーボ保護、実際の負荷に応じた自動速度調整を統合しています。

製品ハイライト

• クレーンおよびリフティング機器専用可変周波数ドライブ
• 0.75kWから710kWの電力範囲
• 三相AC 380V～480V入力
• プロフェッショナルな機械ブレーキシーケンス制御
• ブレーキ解放前のプリトルク生成
• クローズドループベクトル制御下で0Hzで最大150%の始動トルク
• リフティングおよび降下時の滑り防止制御
• 追加の負荷保持保護のためのゼロサーボ機能
• 軽負荷時の自動速度増加
• 重負荷時の自動速度低下
• リニアおよびSカーブの加減速
• 4つの調整可能な加減速時間グループ
• 専用クレーンアプリケーションパラメータマクロ
• 非同期モーターおよび永久磁石同期モーターのサポート
• 標準Modbus RTU通信
• オプションの通信およびエンコーダ拡張カード

プロフェッショナルなブレーキシーケンス制御

クレーンホイスト用途では、モーターと機械ブレーキの正確な協調が不可欠です。十分なモーターが発生する前にブレーキが解放されると、吊り下げられた負荷が滑ったり予期せず動いたりする可能性があります。

CH530は、ドライブの出力周波数、出力電流、およびプリセット遅延時間に従ってブレーキの解放と適用を制御します。機械ブレーキを解放する前に、ドライブは吊り下げられた負荷を支えるために必要なプリトルクを確立できます。

停止中、ドライブはモーターの減速と機械ブレーキの適用を協調させます。調整可能なブレーキ解放およびブレーキクローズ遅延により、モーター、ブレーキ応答時間、負荷条件、およびクレーン機構に応じて制御シーケンスを最適化できます。

ゼロ速度での高始動トルク

CH530は、V/F制御、センサレスベクトル制御、およびエンコーダフィードバック付きクローズドループベクトル制御をサポートします。

クローズドループベクトル制御下では、ドライブは0Hzで最大150%の始動トルクを提供できます。これにより、機械ブレーキが解放される前にモーターが十分なトルクを発生させることができ、吊り下げられた負荷で始動するホイスト、ウインチ、その他の機器に安定した始動性能を提供します。

強力な低速トルクは、突然の動きや過度の機械的衝撃なしに、スムーズなリフティングと降下もサポートします。

滑り防止制御

統合された滑り防止機能は、始動、停止、リフティング、降下中の予期しない負荷の動きを減らすのに役立ちます。

ブレーキ解放プロセス中および低速運転中の安定したモータートルクを維持することにより、CH530は、不十分な始動トルクまたはモーターと機械ブレーキの不適切な協調による負荷の滑りを防ぐのに役立ちます。

この機能は、電動ホイスト、ヘビーデューティウインチ、鉱山用ホイスト、産業用クレーンリフティング機構に特に役立ちます。

ゼロサーボ保護

ゼロサーボ機能は、クレーンが停止したときにさらなる保護を提供します。

機械ブレーキが正しく閉じない場合、または十分な保持力を提供できない場合、ドライブはモーターシャフトの動きを検出できます。その後、保持トルクを生成して現在の負荷またはトロリー位置を維持するのに役立ち、アラームを発します。

この機能は機械ブレーキを置き換えるものではありませんが、異常な動きを検出し、リフティングシステムの安全性を向上させるための追加の制御レイヤーを提供します。

負荷に応じた自動速度調整

CH530は、実際の負荷条件に応じて動作速度を自動的に調整できます。

検出された負荷が軽い場合、ドライブは動作速度を上げてリフティングサイクルを短縮し、処理効率を向上させることができます。負荷が重い場合、または過負荷状態が検出された場合、ドライブはモーター、ドライブ、ブレーキ、および機械伝達システムを保護するために動作速度を低下させます。

これにより、機器保護を損なうことなく、クレーンはさまざまな負荷条件で効率的に動作できます。

スムーズな加減速

リニアおよびSカーブの加減速の両方がサポートされています。4つの加減速時間グループを、さまざまな動作ステージやクレーン移動に合わせて設定できます。

スムーズな速度遷移は以下を軽減するのに役立ちます:

• 始動および停止時の機械的衝撃
• 速度変更時の負荷スイング
• ギアボックスおよびカップリングへのストレス
• ワイヤーロープおよび機械ブレーキへの影響
• ホイールおよび走行機構の摩耗

クレーンアプリケーションマクロ

CH530は、一般的なクレーンアプリケーション向けの専用パラメータマクロを提供します。これらのマクロは、初期セットアップを簡素化し、コミッショニングの実用的な開始点を提供します。

アプリケーションマクロは以下に使用できます:

• ホイストおよび降下
• トロリー移動
• ブリッジ移動
• タワークレーン旋回

適切なマクロを選択した後、コミッショニングエンジニアは実際の機器に合わせてモーター、ブレーキ、速度、および制御パラメータを調整できます。

一般的なアプリケーション

VEIKONG CH530は以下に適しています:

• 電動ワイヤーロープホイスト
• 電動チェーンホイスト
• 産業用ウインチ
• オーバーヘッドクレーン
• ブリッジクレーン
• ガントリークレーン
• タワークレーン
• 港湾クレーン
• コンテナハンドリングクレーン
• 建設用リフティング機器
• 鉱山用ホイスト
• 冶金クレーン
• ワークショップクレーン
• トロリー移動機構
• ブリッジ移動機構
• クレーン旋回機構
