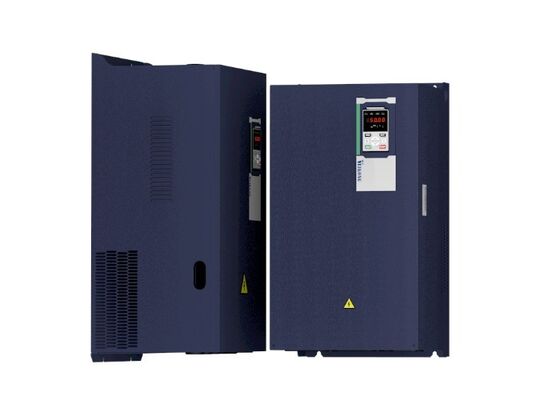

380V重用クレーンインバーター VEIKONG CH530 0.75-710kW ACドライブのための抗揺れとブレーキ制御

製品紹介

VEIKONG CH530は,クレーン,電動ハイスター,ウィンチ,および工業用リフティング機械のために開発された重用AC駆動です.安定したスタートを提供するために専用のクレーン機能と正確なモーター制御を組み合わせます安定した速度調節,信頼性の高い機械的なブレーキ調整,強化された負荷制御

CH530は,3相交流 380V-480V電源をサポートし,モーターの電源は0.75kWから710kWまでです.アシンクロンモーターと常磁気同期モーターの両方を制御できます.新型クレーンシステムに適している設備のアップグレードや交換プロジェクト

従来の汎用インバーターと比較して,CH530は,吊り上げ,降ろし,トロリー移動,ブリッジ移動,スウィリングメカニズムのためのアプリケーション特有の機能を提供しています.専門的な制御アルゴリズムはクレーンの安全性を向上させるのに役立ちます運用効率と稼働の便利さ

主要な製品

• クレーンとリフティング機器用の専用変速駆動装置
• 3相交流 380V~480Vの入力電圧
• 0.75kWから710kWまでの広い電力範囲
• プロの機械式ブレーキシーケンス制御
• エンコーダーフィードバックで0Hzで最大150%のスタートトルク
• トロリーや橋の移動のための統合された反揺れ制御
• 負荷保持の追加保護のためのゼロ・サーボ機能
• 軽荷重条件下での自動速度増加
• 重荷条件下での自動減速
• スムーズな線形とS曲線加速と減速
• クレーンのパラメータマクロを組み込み,迅速に稼働させる
• アシンクロンモーターと永久磁石のシンクロンモーターのサポート
• 標準 Modbus RTU 通信
• 任意の産業用イーサネットとフィールドバス通信
• 複数のエンコーダーとI/O拡張オプション
• 24ヶ月保証と専門的な技術サポート

製品の特徴

精密 な 機械 的 制動 制御

クレーンおよびリフトアプリケーションでは,信頼性の高いブレーキ調整が不可欠です.CH530は,モーター電流,出力周波数,調整可能なタイミング設定に応じて機械的なブレーキを制御します.

メカニカルブレーキが放出される前に,駆動装置は,必要なモータートルクを設定することができます.これは,起動中に吊り下げられた負荷が落ちたり滑り落ちたりするのを防ぐのに役立ちます.停止中に,ブレーキを停止させ,ブレーキを停止させ,ブレーキを停止します.ドライブは,スムーズで制御された停止を達成するために,モーターの減速とブレーキの適用を調整.

複数のブレーキタイミングパラメータは,クレーン構造,モーター特性,負荷条件,機械的なブレーキ応答に応じて調整できます.

強力な重荷で起動する性能

CH530は,要求の高いリフティングアプリケーションで低速トルク性能が優れている. 閉ループベクトル制御下では,駆動は0Hzで最大150%のスタートトルクを提供することができます.

これは,機械式ブレーキが解き放たれる前に,エンジンが十分なトルクを生成することを可能にします.それは,特に,リフト,リッチ,鉱山リフティングシステム,常時,吊り下ろされた負荷で起動する他の機器.

引き上げ安全のための防滑制御

組み込みの防滑アルゴリズムは,引き上げおよび降ろし中に予期せぬ負荷の動きを防ぐのに役立ちます.ドライブは,低速操作,起動,方向変更中に安定したモータートルクを維持します..

この機能により,エンジンのスタートトルクが不十分で,機械式ブレーキの調整が不適切で,負荷が滑るリスクが軽減されます.

インテグレテッド アンチ スウィーイング テクノロジー

負荷の振動はクレーンの効率を低下させ,正確な位置付けを困難にする.CH530には,トロリーやブリッジ移動メカニズムのための抗振動制御機能が含まれています.

加速と減速のプロセスを最適化することで,駆動装置は懸垂負荷の振動を減らすのに役立ちます.この操作者は,より迅速に荷物を配置し,不要な前後調整を減らすことができます.

ゼロサーボ負荷保持機能

メカニカルブレーキが正しく閉められない場合,または十分な保持力を供給できない場合,モーターシャフトが回転し始めることがあります.CH530はこの動きを検知し,ゼロセルボ機能を起動することができます.

動力は,荷物または車車の現在の位置を維持するために,保持トルクを生成する.同時に,アラームが起動して,異常状態の操作者に通知することができます.

軽荷重の自動速度増加

実際の負荷が定量負荷より低い場合,CH530は作業サイクルを短縮し,処理効率を改善するために動作速度を自動的に増加させることができます.

この機能は,異なる負荷レベルで頻繁に動作するクレーンにとって有用です.これは,繰り返し手動速度調整を必要とせずに軽荷重条件下でより速く動作することを可能にします.

重荷の自動減速

重荷または過負荷状態が検出された場合,ドライブは自動的に動作速度を低下させることができます.これはモーター,インバーター,ギアボックス,機械ブレーキ,他のトランスミッション部品.

軽荷重の速度増加と重荷重荷の速度減少の組み合わせにより,クレーンは信頼性の高い負荷制御を維持しながら効率的に動作することができます.

スムーズな速度制御

CH530は線形とS曲線の両方で加速と減速をサポートする.異なるクレーン運動のために4つの加速と減速時間を構成することができます.

スムーズな速度移行は,スタート,停止,方向変更時の機械的な衝撃を軽減するのに役立ちます.また,負荷の振動を軽減し,ギアボックス,コップリング,ワイヤロープ機械的な構造です

複数のクレーン制御マクロ

前もってプログラムされたクレーンパラメータマクロはCH530に統合されています. これらのマクロは,上げ,トロリー移動,橋移動,トワークレーンのスローリングシステム.

施工エンジニアは,適切なアプリケーションマクロを選択し,実際の機器に応じてモーターと制御パラメータを調整できます.

柔軟なモーター制御オプション

CH530は,V/F制御,センサーなしベクトル制御,エンコーダーフィードバックによる閉ループベクトル制御をサポートする.

V/F制御は,基本的な速度制御要件のあるアプリケーションに適しています.センサーなしのベクトル制御は,エンコーダーなしでトルクと速度性能を向上させます.閉ループベクトル制御は,より正確な速度とトルク制御を要求するハビングアプリケーションを提供します.

典型的な用途

VEIKONG CH530は,以下を含む幅広いリフティング・マテリアルハンドリング機器で使用できます.

• 電動ロープホイスト
• チェーンホイスト
• 工業用リッチ
• 空中クレーン
• ブリッジクレーン
• ガントリークレーン
• タワークレーン
• 港用クレーン
• コンテナ処理用クレーン
• 建築物用リフティングシステム
• 鉱山用ホイスト
• 鉄鋼クレーン
• 工場用クレーン
• 倉庫の材料処理設備
• トロリーや橋の移動装置
• クレーン回転装置

応用上の利点

吊り上げ装置用

CH530は,高いスタートトルク,プロフェッショナルブレーキ制御,防滑保護,低速で安定した動作を提供します.これらの機能は,安全でスムーズな引き上げと降ろしを実現するのに役立ちます.

トロリー旅行のために

このドライブは,スムーズな加速,正確な速度調節,および抗揺れ制御を提供します.これは負荷の揺れを軽減し,水平位置を改善するのに役立ちます.

ブリッジとガントリー旅行のために

複数の速度設定,S曲線制御,同期加速と減速は,移動安定性を向上させ,機械ショックを軽減するのに役立ちます.

タワークレーン向け

CH530は,スムーズなスタート,停止,方向変更を提供しています.これは,スウィリング操作中に構造の振動と機械的な衝撃を減らすのに役立ちます.

リンチと鉱山吊り機のために

閉ループベクトル制御,高いスタートトルク,信頼性の高いブレーキ調整は重荷垂直輸送の制御を強化します.

コミュニケーションと拡大の選択肢

Modbus RTU通信は,PLC,HMI,および産業制御システムへの接続の標準として含まれています.

プロジェクト要件に応じて,次の通信オプションが利用可能である.

• Modbus TCP について
• CANオープン
• PROFINET
• EtherCAT

選択的なインクリメンタルエンコーダーカード,解析カード,通信カード,I/O拡張モジュールも利用可能である.これらのオプションにより,CH530は異なるフィードバック,ターミナル,ネットワーク,自動化要件.

ブレーキシステムの配置

0.75kWから90kWのCH530モデルは,外部の部品の数を削減し,制御キャビネットスペースを節約する内蔵ブレーキユニットで利用できます.

110kWから710kWまでのモデルは,適切な外部ブレーキユニットと使用するように設計されています.ブレーキレジスタとブレーキユニットは,モーターのパワー,リフティングロード,減速時間運転サイクルと必要なブレーキ機能

VEIKONGは,実際の用途に応じてブレーキレジスタとブレーキユニットの選択を顧客に支援することができます.

なぜ VEIKONG を 選ん だ の か

クレーン制御の専門ソリューション

CH530は,特にリフティング機器のために開発され,重要なクレーン機能を1つの駆動プラットフォームに統合しています.

経験豊富な技術チーム

VEIKONGの技術と管理チームは,産業用駆動制御とモーターアプリケーションで20年以上の経験を持っています.

幅広い製品

小型リフト,中型クレーン,大型産業用リフトシステムでは,0.75kWから710kWの電力の評価が可能です.

信頼性の高い品質管理

VEIKONG は,製品 開発,部品 検査,組み立て,機能 テスト,最終 検査 の 間 に 厳格 な 品質 管理 手順 を 適用 し て い ます.

アプリケーションサポート

私たちの技術チームは 駆動選択,モーターのマッチング,ワイヤリング,パラメータ設定,ブレーキシステムの選択,稼働,故障分析に役立ちます

柔軟な構成

異なるキーボード,通信カード,エンコーダーカード,I/Oモジュール,ブレーキユニット,およびブレーキレジスタは,プロジェクト要件に応じて選択することができます.

グローバル・アフター・セールス・サービス

VEIKONG は,遠隔技術サポート,トラブルシューティングの支援,および国際顧客向けに 24 ヶ月間の製品保証を提供しています.
