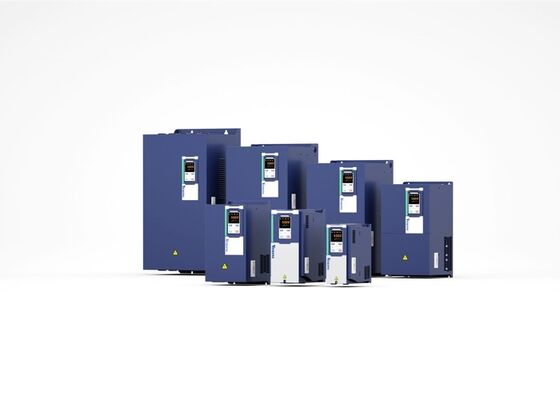

VEIKONG VFD500: 高性能なモーター性能のための精密ベクトル制御
商品の詳細
| OEMサービス | サポート | モーター制御モード | 速度制御およびトルク制御 |
|---|---|---|---|
| 保証 | 24ヶ月 | 制御モード | VF SVCとVC |
| 頻度 | 50HZ/60HZ |
製品の説明
380V 11KW 15KW 18.5KW ACモーター用変頻インバーター
1断つこと激励関数に対する比率
正確な熱シミュレーションプラットフォームソフトウェアが熱シミュレーションの信頼性を保証します
各VFD500インバーターは熱シミュレーション試験を受け,熱シミュレーション安全設計要件の範囲内で物理プロトタイプのみが開発されています.実際のテストの後温度シミュレーション結果は物理試験結果に非常に近い.熱シミュレーションは実際の負荷シミュレーションと追加の科学的な熱テストの層を置き換えることができます..
2強力なトルク特性
センサーやフィードバック装置なしで 0 Hz の強力なトルク.最近まで,センサーなしの制御は同期モーターには届かなかった.
VFD500シリーズは,ポールセンサーやモーターフィードバックに依存せずに強力なスタートトルクアルゴリズムを提供します.
高性能の電流ベクトル制御は,インダクションモーターで強力なスタートトルクを達成します.
技術仕様
|
ポイント |
仕様 |
|
|
インプット |
入力電圧 |
1相/3相 220V:200V/240V 3相 380V~480V:380V~480V |
|
許容される電圧変動範囲 |
-15%~10% |
|
|
入力周波数 |
50Hz/60Hz,変動は5%未満 |
|
|
生産量 |
出力電圧 |
3相:0 入力電圧 |
|
過負荷容量 |
一般用途の適用:60S 定数電流の150% 軽量負荷適用:名値電流の120%で60S |
|
|
コントロール |
制御モード |
V/f制御 センサーなしの流量ベクトル制御 (PGカードなし) センサーの速度流量ベクトル制御用PGカード (VC) |
|
動作モード |
スピード制御,トルク制御 (SVCとVC) |
|
|
スピード範囲 |
1100 (V/f) 1(SVC) (SVC) 11000 (VC) |
|
|
速度制御の精度 |
±0.5%(V/f) ±0.2%(SVC) ±0.02%(VC) |
|
|
応答速度 |
5Hz ((V/f) 20Hz (SVC) 50Hz (VC) |
|
|
周波数範囲 |
0.00~600.00Hz(V/f) 0.00~200.00Hz(SVC) 0.00~400.00Hz(VC) |
|
|
入力周波数解像度 |
デジタル設定:0.01 Hz アナログ設定:最大周波数 x 0.1% |
|
|
スタートトルク |
150%/0.5Hz(V/f) 180%/0.25Hz(SVC) 200%/0Hz(VC) |
|
|
トーク制御の精度 |
SVC:5Hz内10%,5Hz以上5% VC: はい3. 0% |
|
|
V/f 曲線 |
V/f曲線タイプ:直線,多点,電源関数,V/f分離 トークアップサポート:自動トークアップ (工場設定),手動トークアップ |
|
|
周波数給付ランプ |
線形およびS曲線加速および減速をサポートする. 加速と減速時間の4つのグループ,設定範囲 0.00s ~ 60000s |
|
|
DCバス電圧制御 |
超電圧スタンド制御:出力周波数を調節して電圧障害を飛ばさないようにしてモーターの発電量を制限する. 低電圧スタンド制御:出力周波数を調整して,ヤイ障害を避けるため,モーターの電力消費量を制御する VdcMax コントロール: 超電圧発射を避けるために出力周波数を調整することによって,モーターによって生成される電力の量を制限する. VdcMin制御: 跳ね下電圧故障を避けるために出力周波数を調整することによってモーターの消費電力を制御する |
|
|
キャリア周波数 |
1kHz~12kHz ((型によって異なります) |
|
|
起動方法 |
直接起動 (DCブレーキを重ねることができる) 速度追跡起動 |
|
|
停止方法 |
減速停止 (DCブレーキを重ねることができる) |
|
|
メインコントロール機能 |
ジョグ制御,ドロップ制御,最大16速動作,危険な速度回避,スイング周波数操作,加速と減速時間の切り替え,VF分離,興奮過度のブレーキ,プロセスPID制御睡眠と覚醒機能,PLCのシンプルなロジック,仮想入力と出力端末,内蔵遅延ユニット,内蔵比較ユニット,論理ユニット,パラメータのバックアップと復元完璧な欠陥記録障害リセット,モーターパラメータの2つのグループ フリースイッチング,ソフトウェア交換出力配線,端末 UP / DOWN |
|
|
機能 |
キーボード |
LED デジタルキーボードとLCDキーボード (オプション) |
|
コミュニケーション |
標準: MODBUS通信 開発中です |
|
|
PGカード |
増分エンコーダーインターフェイスカード (差出力と開封コレクター)トランスフォーマーカード |
|
|
入力端末 |
標準: 5つのデジタル入力端末で,1つの端末は50kHzまでの高速パルス入力に対応する. 2つのアナログ入力端末, 0~10Vの電圧入力または 0~20mAの電流入力に対応する. オプションカード: 4つのデジタル入力端末 2つのアナログ入力端末.サポート10V-+10V電圧入力 |
|
|
出力端末 |
標準: 1つのデジタル出力端末 1つの高速パルス出力端末 (オープンコレクター型),0~50kHzの平方波信号出力をサポートする. 1つのリレー出力端末 (第2のリレーはオプション) 2つのアナログ出力端末, 0 ~ 20mA の出力電流または 0 ~ 10V の出力電圧に対応する. オプションカード: 4つのデジタル出力端末 |
|
|
保護 |
保護機能については"トラブルシューティングと対策"第6章を参照してください. |
|
|
環境 |
設置場所 |
屋内では 日光や塵 腐食ガス 燃えるガス 油煙 蒸気 滴水 塩など |
|
高さ |
0-3000m.インバータは,高度1000m以上の場合,値下げされ,標高100m上昇した場合,定数出力電流は1%減少します. |
|
|
環境温度 |
-10°C~+40°C,最大50°C (環境温度は40°Cから50°Cの間である場合減算) |
|
|
湿度 |
95%RH未満,凝縮なし |
|
|
振動 |
5.9 m/s未満2(0.6g) |
|
|
保存温度 |
-20°C ~ +60°C |
|
|
ほか |
設置 |
壁掛け,床制御のキャビネット,外壁 |
|
保護レベル |
IP20 |
|
|
冷却方法 |
強制冷却 |
|
|
EMC |
CE ROHS |
内部EMCフィルター EN61800-3 に適合する カテゴリーC3 3rd環境 |
ベイコン VFD500シリーズ 応用写真
製品使用
FAQ:
1どの電圧範囲で対応できる?
単相220v入力,単相220v出力
単相220v入力,3相220v出力
3相220v入力,3相220v出力
単相220v入力,3相380v出力
380v入力, 380v出力 0.4KWから710KW
2パッケージの規格は?
37kW以下は紙箱で 45kW以上は木製です
3VFD500シリーズを使用する際によくある質問
1設備のためのインバーターを選択する際には,どのような問題に注意を払うべきですか?
周波数コンバータを選択する際には,主に以下の側面が考慮されます.
1インバータが以前機器で使用されているか,以前の使用中に頻繁に故障防止されているか,過電や過負荷の故障が頻繁に発生しているかどうか,
フォローアップ選択では,より大きなパワーインバータを選択する必要があります
2電圧,電流,電源,モーターの速度,機器の減速比,制御要件,その他の問題に対応する必要があります.
3. 負荷特性: 機器が衝撃型負荷か,リフティング型負荷であるかどうか,これらの2種類の負荷のためにインバーターを選択する際,より大きなレベルの電源インバータを選択する必要があります
4. サイトにインストールするときに,インバーター入力,高環境温度,高高度のワイヤの方法を選択する,キャビネットをインストールするかどうか,より高いレベルのパワーインバーターを選択する入路と出路のトランスフォーマーを設置など
