製品名 | 高性能周波数インバーター | ディスプレイ | LCD/LED |
---|---|---|---|
出力型 | 3 段階 | 電圧 | 380V-480V |
OEM/ODM | 受け入れられる | 保証 | 18ヶ月 |
ハイライト | 高性能VFD周波数インバーター,サーボモーター用 VFD周波数インバーター |
特殊 VFD 高性能周波数インバータ サーボモーター
高性能
- 3相のACアシンクロンモーターと常時同期モーターを駆動し,速度,トルク,サーボ位置の3つの制御モードをサポートします.
- 優れた非同期および同期モーターSVCアルゴリズムは エンコーダフィードバックなしでモーターの速度とトルクを高精度で制御できます低周波トルク制御の精度は輸入品より優れている.
高い信頼性
- 15KW以上のモデルには,標準として直流炉が組み込まれています.
- 37KW以下は,組み込みブレーキユニットで標準装備され,90KW以下のモデルは,ブレーキ回路短回路保護機能で装備されています.
- シリーズ全体にはバッファリレー (コンタクター) 異常保護回路が標準装備されている.
ユーザーフレンドリー
- すべての弱電流回路端末は,人間化された識別機能を持つプラグイン端末を採用し,配線と保守に便利です.
- 標準1行のインクリメンタルエンコーダーインターフェース (Z入力) 普通の高速閉ループの場合,PGカードを別々に購入する必要はありません.
- 標準モーター温度センサーインターフェース,オプションの温度検出カードなしでPT100 PT1000,KTY84をサポートします.
製品仕様
ポイント | 仕様 | |
インプット |
入力電圧 |
1相/3相 220V:200V-240V 3相 400V:380V-480V |
許容される電圧変動範囲 | -15%~10% | |
入力周波数 | 50Hz/60Hz,変動は5%未満 | |
入力フィルター | DC 炉内蔵のサイズC以上 | |
生産量 |
出力電圧 | 3相:0 入力電圧 |
過負荷容量 | 60 秒では 150%の定量出力電流 10 秒では 180%の定量出力電流 2.0 秒では 200%の定量出力電流 | |
コントロール |
制御モード |
V/f制御 センサーなしのベクトル制御 (SVC) 速度センサー (VC) のベクトル制御 |
動作モード | スピード制御,トルク制御 (SVC;VC),ポジションサーボ | |
スピード範囲 |
1100 (V/f) 1(SVC) (SVC) (SVC) (SVC) (SVC) (SVC) (SVC) 11000 (VC) |
|
速度制御の精度 |
±0.5% (V/f) ±0.2% (SVC) ±0.01% (VC) |
|
周波数範囲 |
0.00600.00Hz (標準) 0.0~2000.0Hz (より高い標準) |
|
入力周波数解像度 |
デジタル入力:00.01Hz または 0.01% アナログ入力:最大周波数は0.025% |
|
スタートトルク |
150%/0.5Hz ((V/f) 180%/0.25Hz (SVC) 180%/0Hz (VC) |
|
トーク制御の精度 |
SVC:5Hz 8%,5Hz 5%VC以上:3. 0% | |
周波数給付ランプ |
線形およびS曲線加速および減速をサポートする. 加速と減速時間の4つのグループ,設定範囲 0.00s ~ 60000s |
|
位置制御 |
位置コマンドは,内部位置,パルス位置入力, CAN オープン位置コマンド,イーサー CAT 位置コマンド (VFD586) をサポートします. サポート位置 完全閉ループモード | |
DCバス電圧制御 |
超電圧スタンド制御:出力周波数を調節して電圧障害を飛ばさないようにしてモーターの発電量を制限する. 低電圧スタンド制御:出力周波数を調節して電圧障害を飛ばさないようにしてモーターの電力消費を制御する. |
|
キャリア周波数 |
1kHz~16kHz ((種類によって異なります) | |
起動方法 | 直接起動 (DCブレーキを重ねることができる) 速度追跡起動 | |
停止方法 | 減速停止 (DCブレーキを重ねることができる) | |
特殊機能 | 組み込み遅延ユニット,比較ユニット,論理ユニットなど,モーターパラメータスイッチの2つのグループ,ソフトウェアスイッチング出力相次列,スピンドル方向,モーターパラメータのオンライン識別 |
ポイント | 仕様 | |
機能 |
キーボード |
次の3つの制御パネルを構成することができる: LEDディスプレイ (MTBOP1) シャトルディスプレイ (MTBOP2) 液晶ディスプレイ (MTSOP1) |
コミュニケーション |
SLOT2拡張: MODBUS-RTU通信 通信を開くことができます. プロフィネット通信 EtherCAT通信 (VFD586) |
|
エンコーダーインターフェース |
標準: 漸進的なエンコーダーインターフェース,差分または開いたコレクター信号入力;差分最大入力 500KHz,オープンコレクター最大入力100KHz SLOT1の延長: 増量エンコーダー 解析器 シヌスコシヌス・エンコーダー タマガワプロトコル絶対エンコーダー |
|
入力端末 |
標準: 7つのデジタル入力端末で,そのうちの1つは高速パルス入力50kHzまでに対応する. 3つのアナログ入力端末,1 0~10Vの電圧入力と 2つの 0~10Vの電圧入力または 0~20mAの電流入力をサポートする 1 モーター温度検出,PT100,PT1000,KTY84-130のサポート 3種類のサーミストア入力 SLOT2の延長: 1DIデジタル端末入力 (VFD580-IOEX1) |
|
出力端末 |
標準: 2つのデジタル出力端末,1つの高速パルス出力端末 (オープンコレクター型),サポート0~ 50kHzの平方波信号出力 2つのリレー出力端末 2つのアナログ出力端末,1は 0 〜 10V の出力電圧,1は 0 〜 20mA の出力電流または 0 〜 10V の出力電圧に対応する. SLOT2の延長: 2つのデジタル出力端末 (VFD580-IOEX1) |
|
保護 | 保護機能については"トラブルシューティングと対策"第6章を参照してください. | |
環境 |
設置場所 | 屋内では 日光,塵,腐食ガス,燃えるガス,油煙,蒸気,滴水,塩など |
高さ | 0-3000m.インバータは,高度1000m以上の場合,値下げされ,標高100m上昇した場合,定数出力電流は1%減少します. | |
環境温度 | -10°C~+40°C,最大50°C (環境温度が40°Cから50°Cの間である場合減量) 温度が1°C上昇した場合,出力電流が1.5%減少する | |
湿度 | 95%RH未満,凝縮なし | |
振動 | 5.9 m/s未満2(0.5g) | |
保存温度 | -20°C ~ +60°C | |
ほか |
設置 |
壁掛け,床制御のキャビネット,外壁 |
壁を貫く装置 (任意の付属品が必要です. "壁を貫く装置のためのオプションの付属品"参照) | ||
保護レベル | IP21 | |
冷却方法 | 強制冷却 | |
ネットワークシステム | TT/TN/IT (IT・ネットワークシステムでは,VDRとEMCのスクリューを切り離す必要があります) |

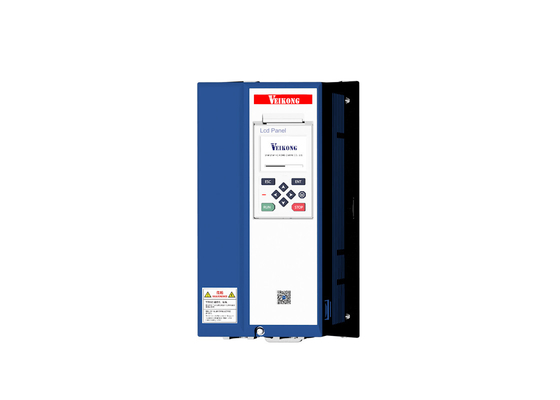

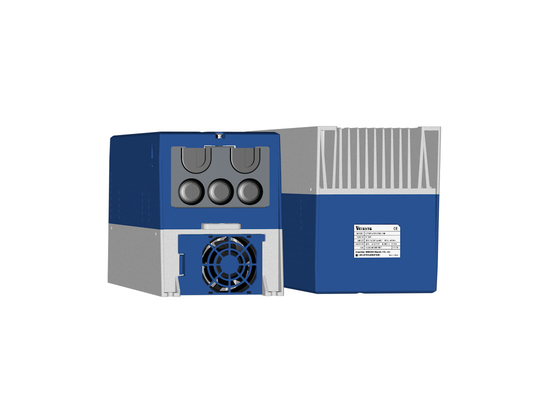

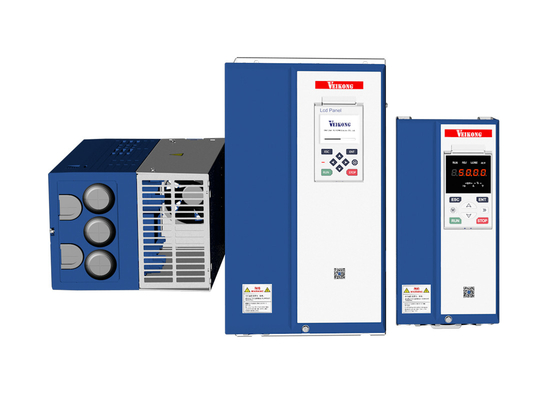

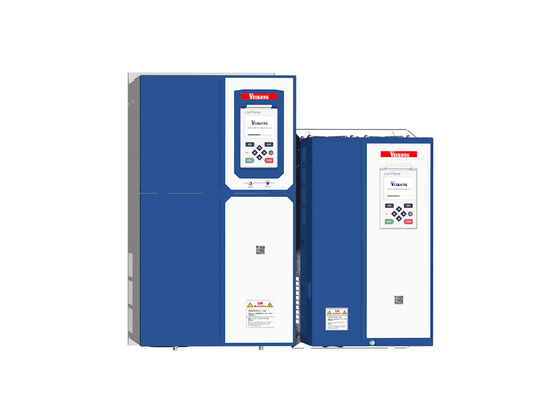

製品画像
よくある質問
1どの電圧範囲で対応できる?
単相220v入力,単相220v出力
単相220v入力,3相220v出力
3相220v入力,3相220v出力
単相220v入力,3相380v出力
2パッケージの規格は?
37kW以下は紙箱で 45kW以上は木製です
3OEM 業務も受け入れるの?
OEMとODMはご許可で受け付けます.
